Lutz ATEX pompset oplosmiddelen | Pneumatisch | 1200 mm

Levering binnen 5 – 10 werkdagen Op voorraad
Artikelnummer:
V20-5472-A
In winkelwagen

Productinformatie

Eigenschappen

Model vatpomp Pneumatisch
Pompset geschikt voor Aardolie, Benzine, Butanol, Ethanol, Isopropanol, Methanol, Paraffine
Explosieveilig Ja
Materiaal pompbuis RVS (316) met RVS as
Opbrengst 110 liter per minuut
Opvoerhoogte 20 meter
Dompeldiepte 1.200 mm
Maximale temperatuur 100 ºC
Dichtheid 1,8 kg/dm³
Viscositeit 500 mPas
Motor MD2xl - 1000W, 6 bar

Omschrijving

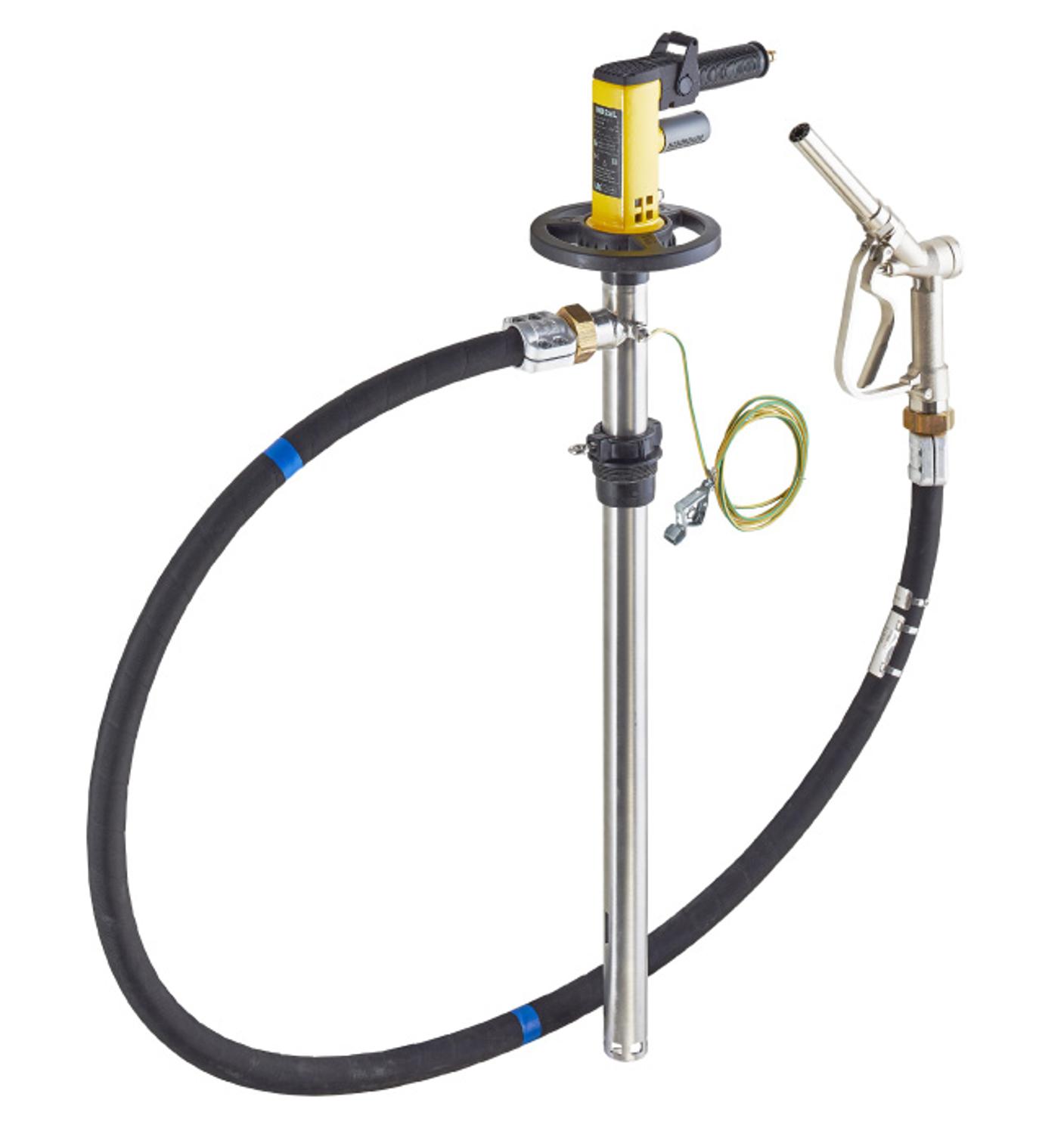

Complete vatpomp set, bestaande uit een druklucht motor, pompwerk met potentiaalvereffeningskabel en oplosmiddelenslang elektrisch geleidend gemonteerd met tappistool. Met deze stekkerklare pompset kunt u direct aan de slag.

Vatpomp motor

Pneumatische motor MD2xL, toepasbaar bij vele dunvloeibare, licht ontvlambare en brandbare vloeistoffen. Zeer geschikt voor het pompen van licht ontvlambare koolwaterstoffen.

  • Explosieveilige uitvoe­ring II 2 G explosiegroep IIA, IIB temperatuurklasse T4
  • Toegelaten volgens EG-richtlijn 94/9/EG PTB 03 ATEX D039
Pneumatische motor MD2xL met instelbare drukbeugel-schakelaar aan de handgreep.

Dichtheid medium: 1,8 kg/dm³
Viscositeit: 500 mPas
Opbrengst: 110 liter per minuut (met tappistool: 65 liter per minuut)
Opvoerhoogte: 20 m WK
Temperatuur: 100 ºC
Werkdruk: 3 - 6 bar
Luchtverbruik: 0,88 Nm³ per minuut
Vermogen: 400 Watt
Geluidsniveau: 85 dB(a)
Toerental: 6.900
Oliesmering: circa 1 druppel / minuut noodzakelijk
Persluchtaansluiting: G⅜ binnendraad



Pompwerk

Het pompwerk bestaat uit de aanzuigbuis van de vatpomp, elektrisch geleidend gemonteerd.
Pompwerk type RVS 41-LDL + RVS as 1000 mm
Dichtingsloze uitvoering waardoor het pompwerk maximaal 10 minuten mag drooglopen.
De waaier zorgt voor een radiaalwerking; hierdoor wordt een extra opvoerhoogte mogelijk en kan tot een hogere viscositeit verpompt worden.
De vloeistof wordt niet verontreinigd doordat er geen smeermiddelen zijn toegepast.



Materiaal van het pompwerk

Pompbuis: RVS 316
Isolatieklasse: F
Explosiebeveiligd: "Zone 0" II 1/2 G IIB T4 toegelaten volgens EG-richtlijn 94/9/EG, PTB 00 ATEX 4111 X
Waaier: EFTE
Lager: (Edel) koolstof
Aandrijfas: RVS 316
Insteekdiepte: 1.000 / 1.200 mm
Diameter Ø 41 mm
Aansluiting: G1¼ buitendraad



Chemieslang

Slangset 2 meter oplosmiddelenslang. Maximale temperatuur 60ºC. Speciaal geschikt voor oplosmiddelen, dierlijke- en plantaardige vetten en olieproducten.
Samengesteld gemonteerde set bestaande uit:
¾" persslang, klemschaalkoppeling Ms voor ¾" slang, slangpilaar Ms emt aluminium klemschalen, wartelmoer Ms G1¼ binnendraad en NBR afdichting.
Speciaal geschikt voor ATEX toepassingen.

Potentiaal vereffeningsset

Bestaande uit een potentiaal vereffeningskabel van 2 meter lengte voorzien van een bevestigingsklem.
De potentiaal vereffening is een noodzakelijke beveiliging waardoor het vat en de explosieveilige pomp met elkaar verbonden worden.

Tappistool

Messing tappistool voorzien van draaikoppeling en beschermbeugel

Maximale werkdruk: 4 bar
Maximale viscositeit: 760 mPas
Maximale doorstroming: 80 liter per minuut
Inzetbaar tot: 80ºC
Draad aansluiting: G1¼ buitendraad



Vatschroef
 Vatschroef PP met G2 buitendraad om in de vulope­ning op het vat te bevestigen. Voor pompwerken met Ø 40/41 mm die hierdoor volledig rechtop staan. De metalen stelschroef maakt het mogelijk het pompwerk te fixeren.
