Lutz ATEX pompset RESTLEDIGING | Oplosmiddelen | 1000 mm

Levering binnen 5 – 10 werkdagen Op voorraad
Artikelnummer:
V20-5501-A
In winkelwagen

Productinformatie

Eigenschappen

Model vatpomp Elektrisch
Pompset geschikt voor Aardolie, Butanol, Ethanol, Isopropanol, Methanol, Paraffine
Explosieveilig Ja
Materiaal pompbuis RVS (316) met RVS as
Opbrengst 77 liter per minuut
Opvoerhoogte 14 meter
Dompeldiepte 1.000 mm
Maximale temperatuur 100 ºC
Dichtheid 1,6 kg/dm³
Viscositeit 500 mPas
Motor ME II 3 - 460W, 230V

Omschrijving

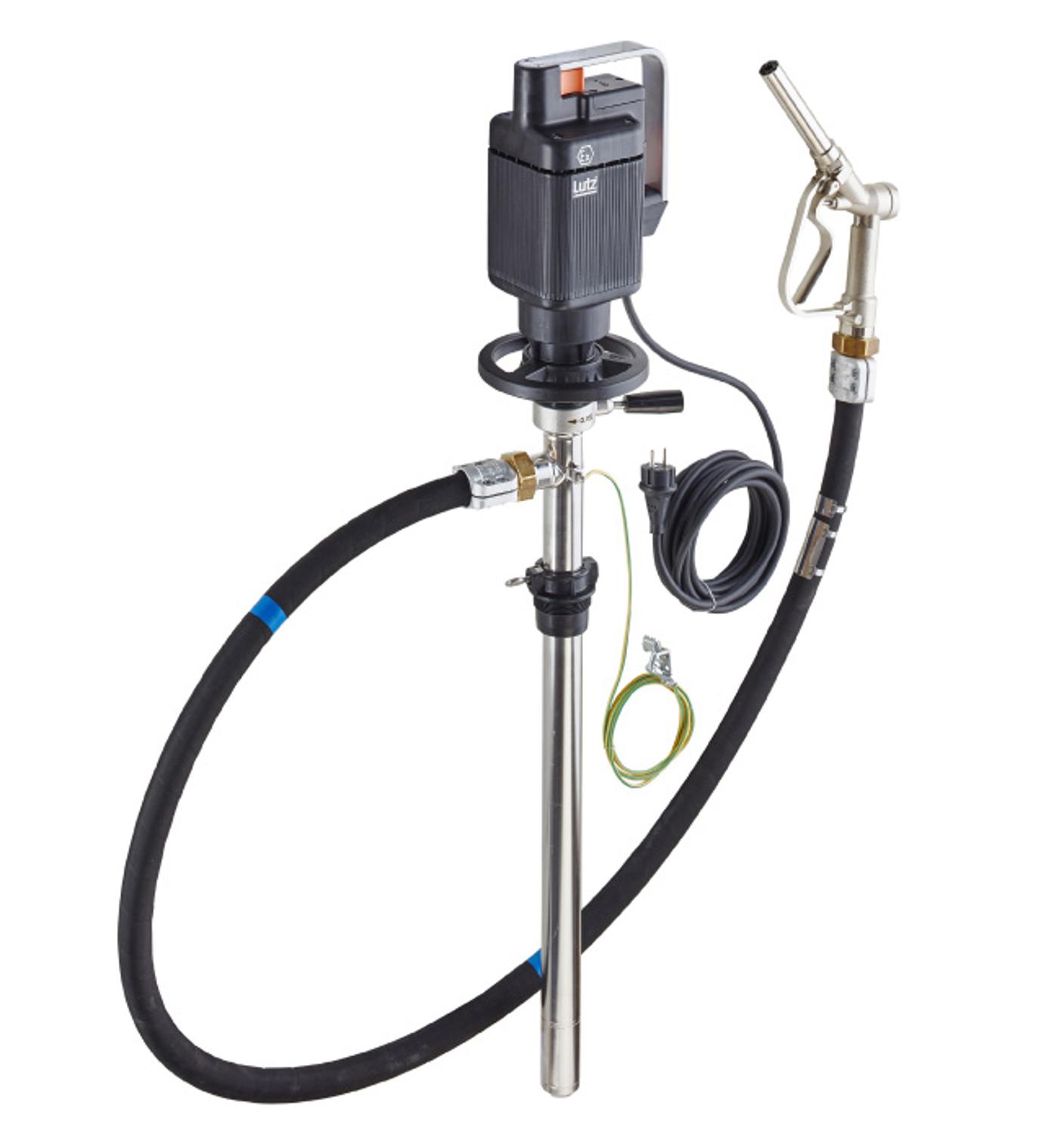

Complete vatpomp set geschikt voor RESTLEDIGING. Bestaande uit een explosieveilige elektrische motor, pompwerk met potentiaalvereffeningskabel en oplosmiddelenslang elektrisch geleidend gemonteerd met tappistool. Met deze stekkerklare pompset kunt u direct aan de slag (zonder Ex-stekker).

Vatpomp motor

Explosieveilige universeelmotor ME II 3, toepasbaar bij vele dunvloeibare, licht ontvlambare en brandbare vloeistoffen. Zeer geschikt voor het pompen van licht ontvlambare koolwaterstoffen.

  • Explosieveilige uitvoe­ring II 2 G EEx de IIC T6 (Zone 1 inzetbaar)
  • Toegelaten volgens EG-richtlijn 94/9/EG (AtEx en IEC Ex)  ATEX 1117
  • Met thermische- en nulspanningsbeveiliging IP54

Dichtheid medium: 1,6 kg/dm³
Viscositeit: 500 mPas
Opbrengst: 77 liter per minuut (met tappistool: 45 liter per minuut)
Opvoerhoogte: 14 m WK
Temperatuur: 100 ºC
Vermogen: 460 Watt
Toerental: 8.900 - 9.750 toeren per minuut
Isolatieklasse: F, dubbel geïsoleerd compleet met 5 meter aansluitkabel en randaarde-stekker
Aansluitspanning: 220-230 Volt, 50 Hz


Pompwerk

Het pompwerk bestaat uit de aanzuigbuis van de vatpomp.
Uitvoering met mechanische afdichting, speciaal ontwikkeld voor restlediging.Voorzien van hendel met geïntegreerde voetklep waardoor terugloop onmogelijk wordt.
Indien de container enigszins wordt opgetild is een resthoeveelheid van ± 0,1 ltr. mogelijk.
Pompwerk type RE-RVS 41-L-GLRD 1000 mm
De vloeistof wordt niet verontreinigd doordat er geen smeermiddelen zijn toegepast.


Materiaal van het pompwerk

Pompbuis: RVS 316
Isolatieklasse: F
Explosiebeveiligd: "Zone 0" II 1/2 G IIB T4 toegelaten volgens EG-richtlijn 94/9/EG, PTB 00 ATEX 4123
Waaier: EFTE
Lager: (Edel) koolstof
Aandrijfas: RVS 316
Insteekdiepte: 1.000 / 1.200 mm
Diameter Ø 41 mm
Aansluiting: G1¼ buitendraad


Chemieslang

Slangset 2,5 meter oplosmiddelenslang. Maximale temperatuur 60ºC. Speciaal geschikt voor oplosmiddelen, dierlijke- en plantaardige vetten en olieproducten.
Samengesteld gemonteerde set bestaande uit:
¾" persslang, klemschaalkoppeling Ms voor ¾" slang, slangpilaar Ms emt aluminium klemschalen, wartelmoer Ms G1¼ binnendraad en NBR afdichting.
Speciaal geschikt voor ATEX toepassingen.

Potentiaal vereffeningsset

Bestaande uit een potentiaal vereffeningskabel van 2 meter lengte voorzien van een bevestigingsklem.
De potentiaal vereffening is een noodzakelijke beveiliging waardoor het vat en de explosieveilige pomp met elkaar verbonden worden.

Tappistool

Messing tappistool voorzien van draaikoppeling en beschermbeugel

Maximale werkdruk: 4 bar
Maximale viscositeit: 760 mPas
Maximale doorstroming: 80 liter per minuut
Inzetbaar tot: 80ºC
Draad aansluiting: G1¼ buitendraad


Vatschroef
 Vatschroef PP met G2 buitendraad om in de vulope­ning op het vat te bevestigen. Voor pompwerken met Ø 40/41 mm die hierdoor volledig rechtop staan. De metalen stelschroef maakt het mogelijk het pompwerk te fixeren.
