Lutz ATEX pompset RESTLEDIGING | Oplosmiddelen | 1200 mm

Levering binnen 5 – 10 werkdagen Op voorraad
Artikelnummer:
V20-5542-A
In winkelwagen

Productinformatie

Eigenschappen

Model vatpomp Pneumatisch
Pompset geschikt voor Aardolie, Butanol, Ethanol, Isopropanol, Methanol, Paraffine
Explosieveilig Ja
Materiaal pompbuis RVS (316) met RVS as
Opbrengst 68 liter per minuut
Opvoerhoogte 17 meter
Dompeldiepte 1.200 mm
Maximale temperatuur 100 ºC
Dichtheid 1,8 kg/dm³
Viscositeit 800 mPas
Motor MD2xl - 1000W, 6 bar

Omschrijving

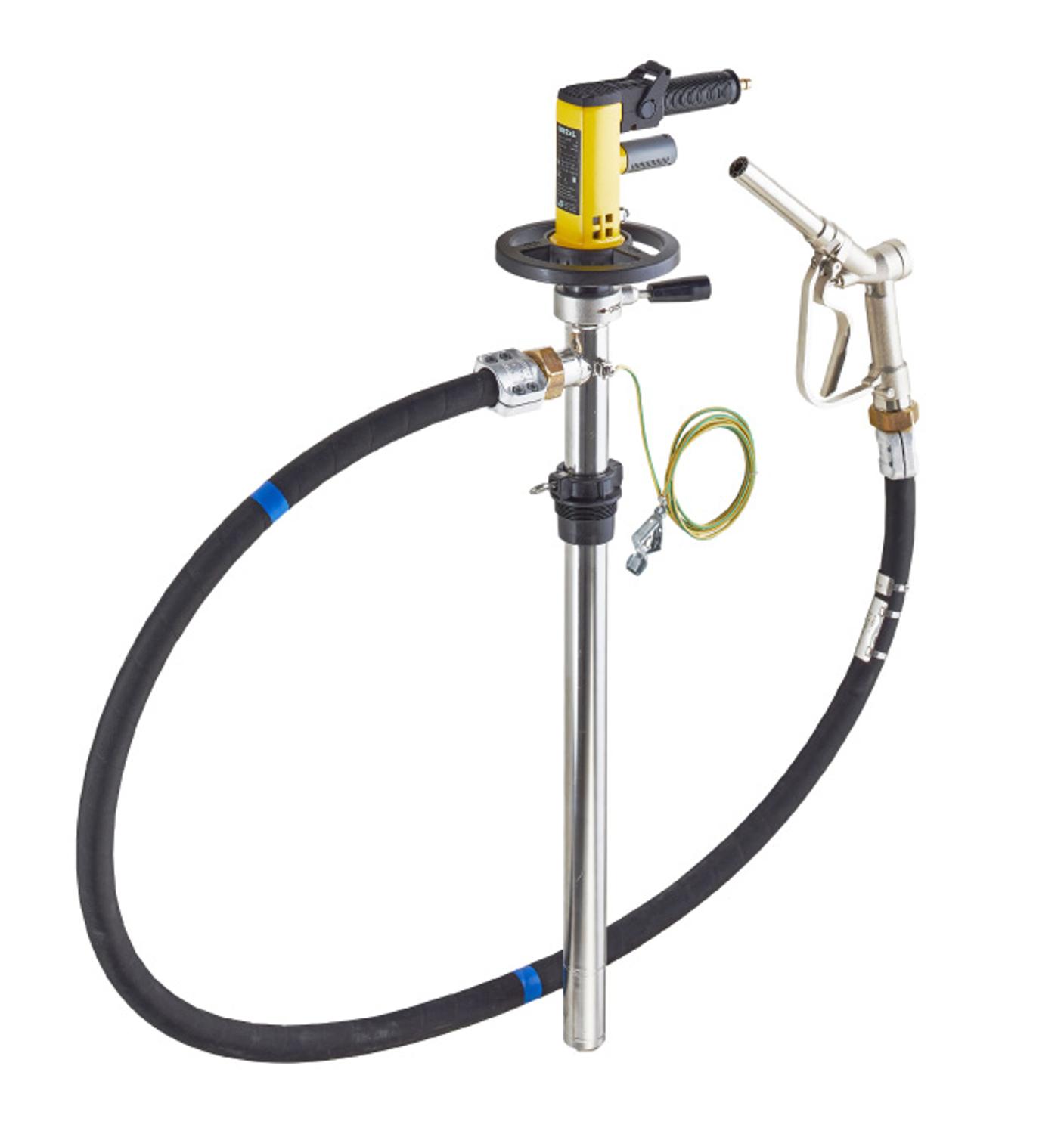

Complete vatpomp set, bestaande uit een druklucht motor, pompwerk met potentiaalvereffeningskabel en oplosmiddelenslang elektrisch geleidend gemonteerd met tappistool. Met deze stekkerklare pompset kunt u direct aan de slag.

Vatpomp motor
De motor is het hart van de vatpomp. Bumax levert de pneumatische vatpomp voor licht ontvlambare oplosmiddelen met de volgende pompmotor:

Pneumatische motor MD2xL, toepasbaar bij vele dunvloeibare, licht ontvlambare en brandbare vloeistoffen. Zeer geschikt voor het pompen van licht ontvlambare koolwaterstoffen.

Explosieveilige uitvoe­ring II 2 G explosiegroep IIA, IIB temperatuurklasse T4 Toegelaten volgens EG-richtlijn 94/9/EG PTB 03 ATEX D039


Pneumatische motor MD-2 met instelbare drukbeugel-schakelaar aan de handgreep.

Dichtheid medium: 1,8 kg/dm³ Viscositeit: 700 mPas Opbrengst: 68 liter per minuut (met tappistool: 40 ltr p/m) Opvoerhoogte: 17 m WK Temperatuur: 100ºC Werkdruk: 3 - 6 bar Luchtverbruik: 0,88 Nm3 per minuut Vermogen: 400 Watt Geluidsniveau: 85 dB(A) Toerental : 6900 toeren per minuut  Oliesmering: circa 1 druppel / minuut is noodzakelijk Persluchtaansluiting: G⅜ binnendraad


Pompwerk

Het pompwerk bestaat uit de aanzuigbuis van de vatpomp.
Uitvoering met mechanische afdichting, speciaal ontwikkeld voor restlediging.Voorzien van hendel met geïntegreerde voetklep waardoor terugloop onmogelijk wordt.
Indien de container enigszins wordt opgetild is een resthoeveelheid van ± 0,1 ltr. mogelijk.
Pompwerk type RE-RVS 41-L-GLRD 1000 mm
De vloeistof wordt niet verontreinigd doordat er geen smeermiddelen zijn toegepast.


Materiaal van het pompwerk

Pompbuis: RVS 316 Isolatieklasse: F Explosiebeveiligd: "Zone 0" II 1/2 G IIB T4 toegelaten volgens EG-richtlijn 94/9/EG, PTB 00 ATEX 4123 Waaier: EFTE Lager: (Edel)koolstof Aandrijfas: RVS 316 Insteekdiepte: 1.200 mm (C-maat: hart uitloop tot onderzijde) Bruikbare lengte: 1.160 mm (D-maat = C-maat -/- 40 mm) Diameter: Ø 41 mm  Aansluiting: G 1¼  buitendraad


Chemieslang

Slangset 2,5 meter oplosmiddelenslang . Maximale temperatuur 60ºC. Speciaal geschikt voor oplosmiddelen, dierlijke- en plantaardige vetten en olieproducten.
Samengesteld gemonteerde set bestaande uit:
¾" persslang, klemschaalkoppeling Ms voor ¾" slang, slangpilaar Ms met aluminium klemschalen, wartelmoer Ms G1¼ binnendraad en NBR afdichting.
Speciaal geschikt voor ATEX toepassingen.

Potentiaal vereffeningsset

Bestaande uit een potentiaal vereffeningskabel van 2 meter lengte voorzien van een bevestigingsklem.
De potentiaal vereffening is een noodzakelijke beveiliging waardoor het vat en de explosieveilige pomp met elkaar verbonden worden.


Tappistool

Messing tappistool voorzien van draaikoppeling en beschermbeugel


Maximale werkdruk: 4 bar Maximale viscositeit: 760 mPas Maximale doorstroming: 80 l/min. Inzetbaar tot: 80 °C Draad aansluiting: G 1¼ buitendraad


Vatschroef

Vatschroef PP met G2 buitendraad om in de vulope­ning op het vat te bevestigen. Voor pompwerken met ø40/41 mm die hierdoor volledig rechtop staan. De metalen stelschroef maakt het mogelijk het pompwerk te fixeren.Meer lezen
