Lutz ATEX pompset voor restlediging van licht ontvlambare stoffen | Pneumatisch
Productinformatie
Specificaties
-
Artikelnummer
-
V20-5541
-
Model vatpomp
-
Pneumatisch
-
Pompset geschikt voor
-
Oplosmiddelen met restlediging
-
Explosieveilig
-
-
Materiaal pompbuis
-
RVS (316) met RVS as
-
Opbrengst
-
68 liter per minuut
-
Opvoerhoogte
-
17 meter
-
Dompeldiepte
-
1.000 mm
-
Maximale temperatuur
-
100 ºC
-
Dichtheid
-
1,8 kg/dm³
-
Viscositeit
-
800 mPas
Omschrijving

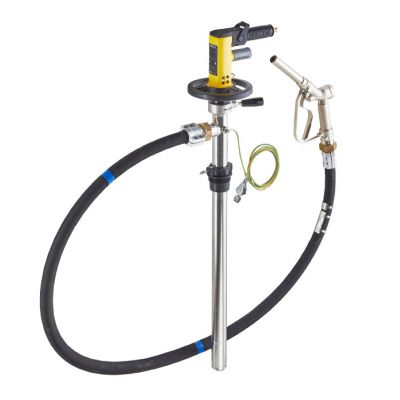

Complete vatpomp set, bestaande uit een druklucht motor, pompwerk met potentiaalvereffeningskabel en oplosmiddelenslang elektrisch geleidend gemonteerd met tappistool. Met deze stekkerklare pompset kunt u direct aan de slag.
Vatpomp motor
De motor is het hart van de vatpomp. Bumax levert de pneumatische vatpomp voor licht ontvlambare oplosmiddelen met de volgende pompmotor:
Pneumatische motor MD2xL, toepasbaar bij vele dunvloeibare, licht ontvlambare en brandbare vloeistoffen. Zeer geschikt voor het pompen van licht ontvlambare koolwaterstoffen.
- Explosieveilige uitvoering II 2 G explosiegroep IIA, IIB temperatuurklasse T4
- Toegelaten volgens EG-richtlijn 94/9/EG PTB 03 ATEX D039
Pneumatische motor MD-2 met instelbare drukbeugel-schakelaar aan de handgreep.
| Dichtheid medium: | 1,8 kg/dm³ |
| Viscositeit: | 700 mPas |
| Opbrengst: | 68 liter per minuut (met tappistool: 40 ltr p/m) |
| Opvoerhoogte: | 17 m WK |
| Temperatuur: | 100ºC |
| Werkdruk: | 3 - 6 bar |
| Luchtverbruik: | 0,88 Nm3 per minuut |
| Vermogen: | 400 Watt |
| Geluidsniveau: | 85 dB(A) |
| Toerental : | 6900 toeren per minuut |
| Oliesmering: | circa 1 druppel / minuut is noodzakelijk |
| Persluchtaansluiting: | G⅜ binnendraad |
Pompwerk
Het pompwerk bestaat uit de aanzuigbuis van de vatpomp.
Uitvoering met mechanische afdichting, speciaal ontwikkeld voor restlediging.Voorzien van hendel met geïntegreerde voetklep waardoor terugloop onmogelijk wordt.
Indien de container enigszins wordt opgetild is een resthoeveelheid van ± 0,1 ltr. mogelijk.
Pompwerk type RE-RVS 41-L-GLRD 1000 mm
De vloeistof wordt niet verontreinigd doordat er geen smeermiddelen zijn toegepast.
Materiaal van het pompwerk
| Pompbuis:
|
RVS 316 |
| Isolatieklasse: | F |
| Explosiebeveiligd: | "Zone 0" II 1/2 G IIB T4 toegelaten volgens EG-richtlijn 94/9/EG, PTB 00 ATEX 4123 |
| Waaier: | EFTE |
| Lager: | (Edel)koolstof |
| Aandrijfas: | RVS 316 |
| Insteekdiepte: | 1.200 mm (C-maat: hart uitloop tot onderzijde) |
| Bruikbare lengte: | 1.160 mm (D-maat = C-maat -/- 40 mm) |
| Diameter: | Ø 41 mm |
| Aansluiting: | G 1¼ buitendraad |
Chemieslang
Slangset 2,5 meter oplosmiddelenslang . Maximale temperatuur 60ºC. Speciaal geschikt voor oplosmiddelen, dierlijke- en plantaardige vetten en olieproducten.
Samengesteld gemonteerde set bestaande uit:
¾" persslang, klemschaalkoppeling Ms voor ¾" slang, slangpilaar Ms met aluminium klemschalen, wartelmoer Ms G1¼ binnendraad en NBR afdichting.
Speciaal geschikt voor ATEX toepassingen.
Potentiaal vereffeningsset
Bestaande uit een potentiaal vereffeningskabel van 2 meter lengte voorzien van een bevestigingsklem.
De potentiaal vereffening is een noodzakelijke beveiliging waardoor het vat en de explosieveilige pomp met elkaar verbonden worden.
Tappistool
Messing tappistool voorzien van draaikoppeling en beschermbeugel
| Maximale werkdruk: | 4 bar |
| Maximale viscositeit: | 760 mPas |
| Maximale doorstroming: | 80 l/min. |
| Inzetbaar tot: | 80 °C |
| Draad aansluiting: | G 1¼ buitendraad |
Vatschroef
Vatschroef PP met G2 buitendraad om in de vulopening op het vat te bevestigen. Voor pompwerken met ø40/41 mm die hierdoor volledig rechtop staan. De metalen stelschroef maakt het mogelijk het pompwerk te fixeren.
